輸 入

輸入電壓

90~264VAC 47~63HZ

輸入電流

230VAC/2A

效 率

≥91%

≥91%

≥92%

≥91%

≥92%

功率因數

≥0.95

漏 電 流

<3.5mA/240VAC

浪涌電流

冷啟動≤90A/240VAC

輸 出

直流電壓

12V

15V

24V

36V

48V

額定電流

30A

25A

16.7A

11A

8A

功 率

360W

375W

400.8W

396W

384W

電壓調節范圍

紋波及噪聲

300mVp-p

300mVp-p

300mVp-p

300mVp-p

300mVp-p

啟動時間

小于3000ms/230VAC ，額定負載

上升時間

≤50ms

≤50ms

≤100ms

≤50ms

≤50ms

線性調整率

±1%

±1%

±1%

±1%

±1%

負載調整率

±1%

±1%

±1%

±1%

±1%

電壓精度

±1%

±1%

±1%

±1%

±1%

環境要求

工作溫度及溫度

-30~+55℃ 20%~95%RH 不凝露 （詳情參考產品規格書的降額曲線）

儲存溫濕度

-40~+80℃ 10%~95%RH 不凝露

振 動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖 擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃,負載降額1.5%）

電 磁

兼 容

電磁耐受

設計符合： IEC61000-4-2,3,4,5,6, 11

諧波電流

設計符合： IEC61000-3-2, 限值要求

EMC指標

設計符合：EN55015

安 規

安全規范

設計符合：GB19510/UL1310 IEC/EN61347-1、EN61347-2-13

耐 壓

輸入--輸出 I/P-O/P:3.75Kvac/5mA；輸入---機殼 I/P-CASE:1.75Kvac/5mA；輸出---機殼 O/P-CASE:0.5Kvac/5mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保 護

過壓保護

12.5V~14V

15.8V~16.5V

25.2V~27V

37V~45V

50V~54V

打嗝模式,故障排除后自恢復

過載保護

110~180% rated 打嗝模式,故障排除后自恢復

過溫保護

鎖死，溫度降低后，需要重新啟動AC輸入

短路保護

打嗝模式,故障排除后自恢復

可 靠 性

MTBF

25℃環境下：100000Hrs，MIL-HDBK-217F Notice2 應力法預計

其他要求

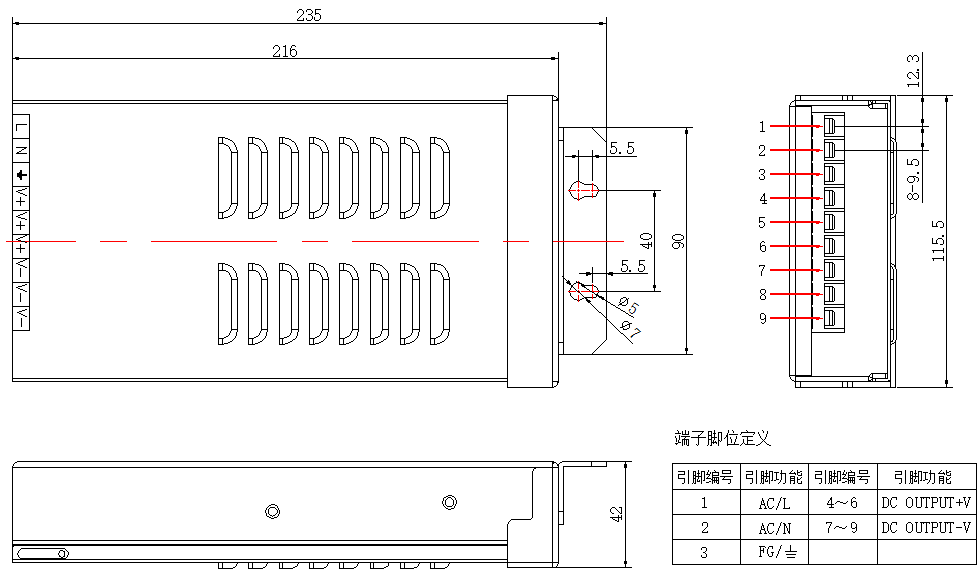

尺 寸

235mm*115.5mm*42mm（長*寬*高）

包 裝

1.2 Kg/只，12只/箱， 14.5 KG/箱

冷卻方式

tt自冷 ¨風冷

延伸方式

¨ 雙三防 ¨ 加蓋 t 低溫啟動（-40℃） ¨ 其他

備 注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
